Автоматические регуляторы расхода FlowCon SH


Предназначены для поддержания расхода на заданном уровне при колебаниях давления в системах отопления, кондиционирования, вентиляции, в тепловых сетях, в том числе на потребительских вводах, а также в любых технологических схемах, где требуется поддерживать постоянный расход теплоносителя при возможных изменениях давления на контролируемом участке.
Клапаны имеют плавную наружную настройку. Расчётная настройки выставляется специальным ключом . При вращении ключа на циферблатах, расположенных сверху управляющей головки отражается позиция настройки. Клапаны FlowCon SH имеют 51 настроечную позицию.
В корпусе имеется два отверстия Ø 1/4" для подключения измерительных ниппелей (при поставке закрыты резьбовыми пробками, ниппели заказываются отдельно).
Примечание:
Встроенный в клапаны узел, поддерживающий задаваемый расход, имеет собственную оригинальную конструкцию (другие типы вставок с данным клапаном не используются).



Автоматические балансировочные клапаны FlowCon SH с резьбовым присоединением

Технические характеристики
Рабочее давление - 25 бар.
Допустимая температура регулируемой среды - от - 20 до +120ºС.
Диапазон регулирования расхода от 2,5 до 270 л/час при изменении перепада давления от 33 до 300 кПа.
Корпус - латунь, ASTM (CuZn39Pb2).
Настроечные позиции см. здесь.



Описание Ду Kv, м3/ч* № заказа Цена, €
На клапане - наружная резьба - 1 ½" под соединитель резьбовой разъёмный 1C000хх, имеющий для присоединения трубопроводов внутреннюю резьбу ½", ¾", или 1". Диапазон регулирования расхода от 2,5 до 270 л/ч при перепаде давления в от 33 до 300 кПа. 25 4,4 SH1.1.0.X.X.X 86,93
На клапане - наружная резьба - 2" под соединитель резьбовой разъёмный 1C000хх, имеющий для присоединения трубопроводов внутреннюю резьбу 1¼", или 1½". Диапазон регулирования расхода от 7,0 до 396 л/ч при перепаде давления в от 33 до 300 кПа. 40 12 SH2.1.0.X.X.X 131,86



*Kvs указан для клапана без присоединителей

Таблица настроек для клапанов FlowCon SH с резьбовым присоединением здесь.

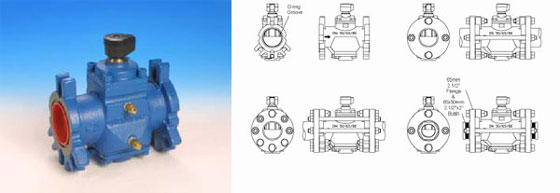

FlowCon SH многоячеечный с фланцевым присоединением

Технические характеристики
Рабочее давление - 40 бар.
Допустимая температура регулируемой среды - от - 20 до +120ºС.
Корпус - ковкий чугун ASTM A536-65-T класса 60-45-18.
Настроечные позиции см. стр.33, 34



Описание Ду* Kv, м3/ч № заказа Цена, €
Диапазон регулирования расхода от 5310 до 35600 л/ч при перепаде давления в от 35до 400 кПа. 50/65/80 39 SH3.X.B 510,01
Диапазон регулирования расхода от 12600 до 51000 л/ч при перепаде давления в от 35 до 400 кПа. 80/100 77 SH4.X.B 1045,21
Диапазон регулирования расхода от 23300 до 106000 л/ч при перепаде давления в от 35 до 400 кПа. 125/150 155 SH5.X.B 1741,99



*Указан Ду стандартных трубопроводных фланцев, пригодных для присоединению к клапану.

Таблица настроек для клапанов FlowCon SH с фланцевым присоединением здесь.
