Клапаны позволяют:
– автоматически поддерживать расход на заданном уровне в определённом диапазоне перепада давлений;
– управлять подачей теплоносителя по сигналу , поступающему от внешнего управляющего устройства, контролирующего t° (Δt, или другие параметры). Управление осуществляется в двухпозиционном режиме (вкл./выкл.), или плавно в зависимости от типа привода.
С клапанами FlowCon EVS / EVC применяются приводы EV.0.2, EV.0.3, EV.0.4.
Автоматические балансировочные клапаны FlowCon EVS / EVC выпускаются с корпусами типа ABV, AB, A.
Регулирование расхода осуществляется съёмными вставками:
  • в моделях EVS - съёмными вставками "SS20" с фиксированной настройкой;
  • в моделях EVC - съёмными вставками "CAD" со скрытой дискретной настройкой.
  • Модели EVC по заказу могут комплектоваться вставками E-JUST с наружной плавной настройкой.
    Рекомендуются для управления комфортом помещений, оборудованных фэнкойлами, кондиционионерами, воздушными завесами, а также в качестве зональных клапанов для управления температурой теплоносителя во вторичных контурах.
    Технические характеристики
    Рабочее давление - 25 бар.
    Допустимая температура регулируемой среды - от - 20 до +110°С.
    Допустимая температура окружающего воздуха от - 10 до + 54°С.
    Максимальный перепад давления при запирании (приводом) 400 кПа.
    Максимальный перепад давления при регулировании (приводом) 400 кПа.
    Корпус - латунь, ASTM B584.

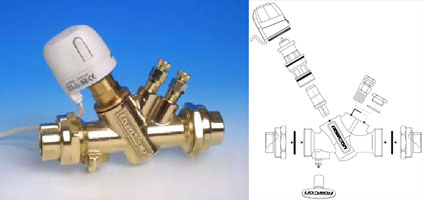

    Автоматические балансировочные клапаны FlowCon EVS с корпусом типа ABV c приводом

    Поддержание расхода осуществляется съёмной вставкой "SS" Ø20 мм с фиксированной настройкой.
    Управление подачей теплоносителя - приводом.
    Диапазон регулирования расхода от 75 до 3636 л/час при изменении давления от 10 до 880 кПа.
    Корпус оснащён шаровым краном, дающим возможность полного перекрытия регулируемого потока.
    Ниппели для измерения поставляются в комплекте.
    Для присоединения на клапане - наружная резьба - 1 и 1/2;" под соединитель резьбовой разъёмный 1C000хх, имеющий для присоединения трубопроводов внутреннюю резьбу 1/2", 3/4", или 1". Соединители заказываются отдельно



    Автоматические    балансировочные клапаны  FlowCon    EVS

    Описание Ду Kv, м3/ч № заказа Цена, €
    Клапан с приводом. Привод нормально закрытый, аналоговый выходой сигнал 0 - 10 В (отклонение - 0,15В), U=~24В, ток - 270 мА, мощность - 3Вт, время полного хода - 150 с, длина выведенного кабеля - 0,6 м. 25 2,35 EVS.2.3.PXXXX (EV.0.2) 141,56
    Клапан с приводом. Привод нормально закрытый, двухпозиционный (on/off), U=~230В, мощность - 2Вт, время полного хода - 150 с (задержка исполнения - 30 - 60 с), длина выведенного кабеля - 1 м. 25 2,35 EVS.3.3.PXXXX (EV.0.3) 96,77
    Клапан с приводом. Привод нормально закрытый, двухпозиционный (on/off), U=~230В, мощность - 2Вт, время полного хода - 150 с (задержка исполнения - 30 - 60 с), длина выведенного кабеля - 1 м. 25 2,35 EVS.4.3.PXXXX (EV.0.4) 96,77



    Автоматические балансировочные клапаны FlowCon EVS с корпусом типа AB c приводом

    Поддержание расхода осуществляется съёмной вставкой "SS" с фиксированной настройкой.
    Управление подачей теплоносителя - приводом.
    Диапазон регулирования расхода от 75 до 3636 л/час при изменении перепада давления от 10 до 880 кПа.
    Ниппели для измерения поставляются в комплекте.
    Присоединение клапана - муфтовое.



    Автоматические    балансировочные клапаны  FlowCon    EVS

    Описание Ду Kv, м3/ч № заказа Цена, €
    Клапан с приводом. Привод нормально закрытый, с аналоговым выходом сигнала 0 - 10 В (отклонение - 0,15В), U=~24В, ток - 270 мА, мощность - 3Вт, время полного хода - 150 с, длина выведенного кабеля - 0,6 м. 15 1,9 EVS.2.1.P.EXX (EV.0.2) 127,99
    20 2,0 EVS.2.2.P.FXX (EV.0.2) 127,99
    Клапан с приводом. Привод нормально закрытый, двухпозиционный (on/off), U=~230В, мощность - 2Вт, время полного хода - 150 с (задержка исполнения - 30 - 60 с), длина выведенного кабеля - 1 м. 15 1,9 EVS.3.1.P.EXX (EV.0.3) 83,19
    20 2,0 EVS.3.2.P.FXX (EV.0.3) 83,19
    Клапан с приводом. Привод нормально закрытый, двухпозиционный (on/off), U=~230В, мощность - 2Вт, время полного хода - 150 с (задержка исполнения - 30 - 60 с), длина выведенного кабеля - 1 м. 15 1,9 EVS.4.1.P.EXX (EV.0.4) 83,19
    20 2,0 EVS.4.2.P.FXX (EV.0.4) 83,19



    Автоматические балансировочные клапаны FlowCon EVS с корпусом типа ABV c приводом

    Поддержание расхода осуществляется съёмной вставкой "SS20" с фиксированной настройкой .
    Управление подачей теплоносителя - приводом.
    Диапазон регулирования расхода от 75 до 3636 л/час при изменении перепада давления от 10 до 880 кПа.
    Присоединение клапана - муфтовое.

    Автоматические    балансировочные клапаны  FlowCon    EVS

    Описание Ду Kv, м3/ч № заказа Цена, €
    Клапан с приводом. Привод нормально закрытый, с аналоговым выходом сигнала 0 - 10 В (отклонение - 0,15В), U=~24В, ток - 270 мА, мощность - 3Вт, время полного хода - 150 с, длина выведенного кабеля - 0,6 м. 15 1,9 EVS.2.1.P.EXX (EV.0.2) 125,44
    20 2,0 EVS.2.2.P.FXX (EV.0.2) 125,44
    Клапан с приводом. Привод нормально закрытый, двухпозиционный (on/off), U=~230В, мощность - 2Вт, время полного хода - 150 с (задержка исполнения - 30 - 60 с), длина выведенного кабеля - 1 м. 15 1,9 EVS.3.1.P.EXX (EV.0.3) 80,65
    20 2,0 EVS.3.2.P.FXX (EV.0.3) 80,65
    Клапан с приводом. Привод нормально закрытый, двухпозиционный (on/off), U=~230В, мощность - 2Вт, время полного хода - 150 с (задержка исполнения - 30 - 60 с), длина выведенного кабеля - 1 м. 15 1,9 EVS.4.1.P.EXX (EV.0.4) 80,65
    20 2,0 EVS.4.2.P.FXX (EV.0.4) 80,65

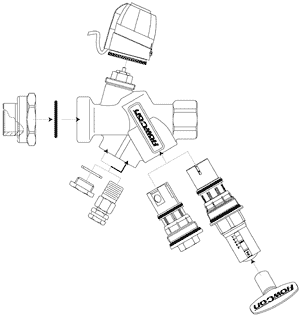

    Автоматические балансировочные клапаны FlowCon EVС c приводом

    Поддержание расхода осуществляется съёмной вставкой "CAD" Ø20 мм со скрытой дискретной настройкой . По спецзаказу возможна комплектация вставками E-JUST Ø20 мм с наружной плавной настройкой .
    Управление подачей теплоносителя - приводом.
    Диапазон регулирования расхода от 29 до 1468 л/час при изменении давления от 20 до 400 кПа.
    Ниппели для измерения поставляются в комплекте.
    Для присоединения клапана - с одной стороны - муфта резьбовая, с другой - наружная резьба - 1 и 1/2" под соединитель резьбовой разъёмный 1C000хх, имеющий для присоединения трубопроводов внутреннюю резьбу 1/2", 3/4", или 1". Соединители заказываются отдельно.
    Автоматические    балансировочные клапаны  FlowCon    EVS Автоматические    балансировочные клапаны  FlowCon    EVS

    Описание Ду* Kv, м3/ч № заказа Цена, €
    Клапан с приводом. Привод нормально закрытый, с аналоговым выходом сигнала 0 - 10 В (отклонение - 0,15В), U=~24В, ток - 270 мА, мощность - 3Вт,время полного хода - 150 с, длина выведенного кабеля - 0,6 м. 15 1,9 EVC.2.1.P.EXX (EV.0.2) 133,81
    20 2,0 EVC.2.2.P.FXX (EV.0.2) 133,81
    Клапан с приводом. Привод нормально закрытый, двухпозиционный (on/off), U=~230В, мощность - 2Вт, время полного хода - 150 с (задержка исполнения - 30 - 60 с), длина выведенного кабеля - 1 м. 15 1,9 EVC.3.1.P.EXX (EV.0.3) 89,01
    20 2,0 EVC.3.2.P.FXX (EV.0.3) 89,01
    Клапан с приводом. Привод нормально закрытый, двухпозиционный (on/off), U=~230В, мощность - 2Вт, время полного хода - 150 с (задержка исполнения - 30 - 60 с), длина выведенного кабеля - 1 м. 15 1,9 EVC.4.1.P.EXX (EV.0.4) 89,01
    20 2,0 EVC.4.2.P.FXXX (EV.0.4) 89,01



    *Условный проход указан по резьбовой муфте.
